Kuvaus
Kaasuja on valvottava aina, kun niitä käytetään tai niitä voi esiintyä. GfG GMA200 -ohjainyksikkö on kiinteän kaasunmittausjärjestelmän keskus, joka kokoaa mittaustiedot yhteen, käsittelee signaalit ja ohjaa turvatoimia luotettavasti.
GMA200 soveltuu myrkyllisten ja palavien kaasujen sekä happipitoisuuden jatkuvaan valvontaan. Järjestelmä koostuu yhdestä tai useammasta lähettimestä ja ohjainyksiköstä, joka näyttää mitatut kaasupitoisuudet keskitetysti sekä hallitsee hälytyksiä ja reletoimintoja. Lujarakenteinen IP65-kotelo mahdollistaa asennuksen vaativiin teollisuusympäristöihin.
Valittavissa kaksi mallia: MW4 ja MW16.
Milloin GMA200 on oikea valinta?
• kun haluat keskitetyn ratkaisun kaasunvalvontaan
• kun käytössä on useita mittauspisteitä (1–16 kpl)
• kun turvatoimien tulee toimia suoraan ohjainyksikön kautta
• kun tarvitset visuaalisen ja äänihälytyksen
• kun haluat selkeän näytön ja LED-ilmaisimet hälytystiloille
Mallit

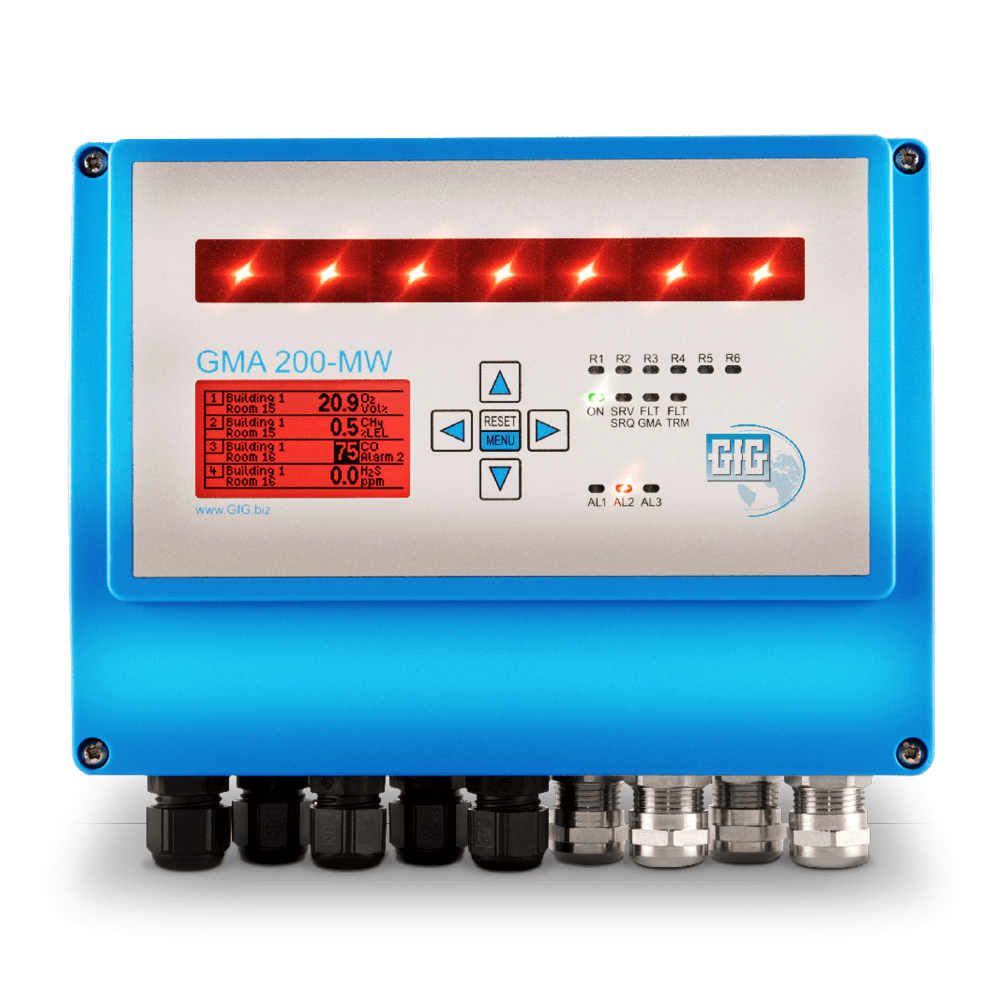

• GMA200-MW4 – max. 16 lähetintä (max. 4 analogista, loput digitaalisia)

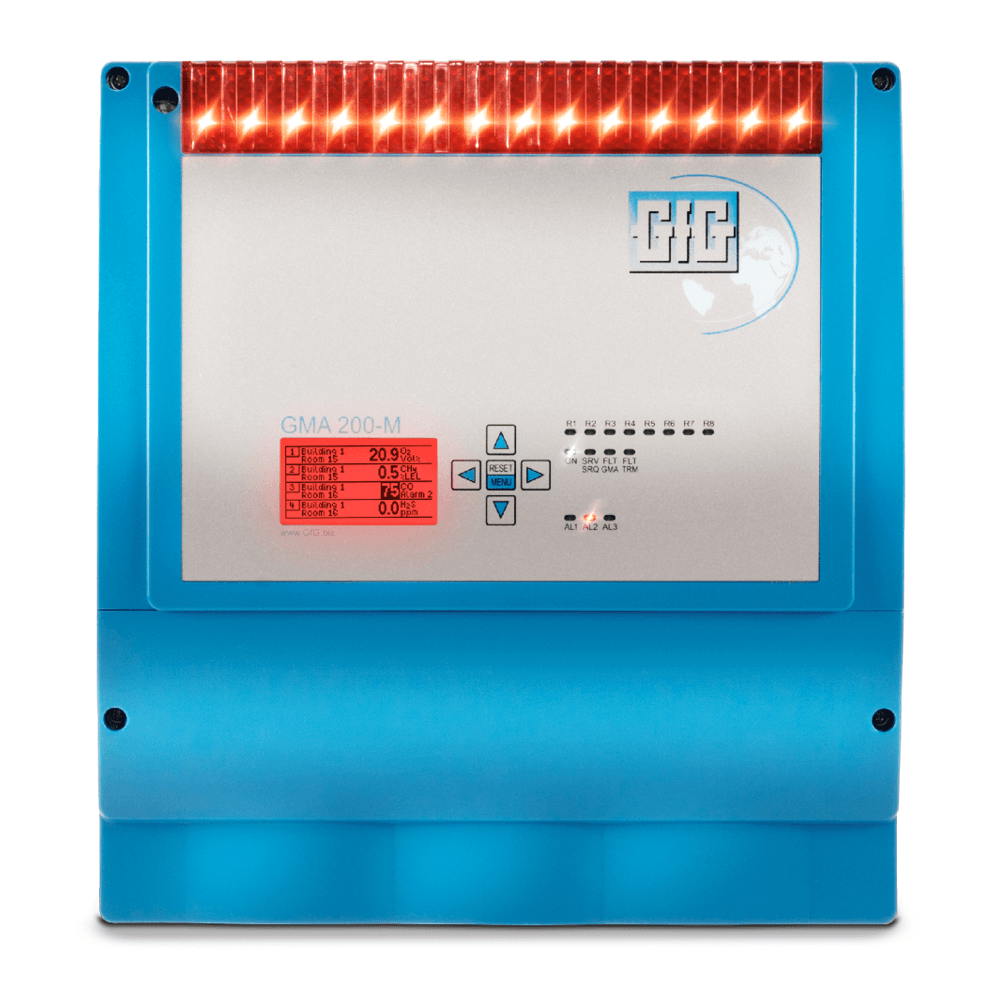

• GMA200-MW16 – max. 16 analogista tai digitaalista lähetintä
Katso tarkemmat erot alla olevasta taulukosta.
Mallien erot
| Malli | Soveltuu parhaiten | Lähettimet | Releet |
|---|---|---|---|
| GMA200-MW4 | pienemmät järjestelmät, joissa rajallinen määrä analogisia lähettimiä | jopa 16, joista max. 4 analogista | 6 integroitua (4 ohjelmoitavaa) |
| GMA200-MW16 | laajemmat järjestelmät ja suurempi joustavuus | jopa 16 analogista tai digitaalista | 8 integroitua (6 ohjelmoitavaa) |
Avainominaisuudet
• soveltuu kaikkiin GfG-lähettimiin
• valvoo 1–16 mittauspistettä
• analogiset ja digitaaliset liitännät (0,2–1 mA, 4–20 mA, RS-485 Modbus)
• visuaalinen ja äänihälytys
• värillinen taustavalaistu näyttö
• selkeät LED-tilailmaisimet
• laajennettavissa relemoduuleilla
• kotelo seinäkiinnitykseen (IP65)
Käyttö ja valvonta
• näyttää kaikkien lähettimien mittaustiedot reaaliajassa
• hälytyksessä näytön väri muuttuu vihreästä punaiseksi
• LED-valot osoittavat hälytystason ja releiden tilan
• integroitu äänihälytys (jopa 100 dB)
• hälytysten kuittaus suoraan laitteesta
Laajennettavuus
• sisäiset releet turvatoimien ohjaukseen
• yksilöllisesti ohjelmoitavat releet
• laajennettavissa jopa 70 releeseen
• hajautettu toteutus vähentää kaapelointia
Optiot
• dataloggeri (microSD-kortti)
• relemoduulit järjestelmän laajentamiseen
• visualisointiohjelmisto
• keskeytymätön virtalähde (UPS)
Hyväksynnät
• ATEX: II (2) G
• SIL 2 / SIL 3
Tekniset tiedot
• näyttö: 2,2″ värinäyttö, taustavalaistu
• LED-merkkivalot: 15 kpl
• ohjaus: 5 painiketta
• äänihälytys: max. 100 dB (säädettävä)
• käyttölämpötila: -20 … +55 °C
• varastointilämpötila: -25 … +60 °C
• kotelointiluokka: IP65
• käyttöjännite: 100–240 V AC tai 24 V DC
• virrankulutus: max. 10 W (ilman lähettimiä), max. 90 W (lähettimien kanssa)
