Kuvaus
GfG CC33 on kiinteä kaasumittari (lähetin), joka on suunniteltu syttyvien kaasujen ja höyryjen valvontaan räjähdysvaarallisissa tiloissa. Mittari perustuu katalyyttiseen mittausperiaatteeseen (pellistori), joka mahdollistaa luotettavan LEL-mittauksen useille eri kaasuille.
CC33 soveltuu erityisesti teollisuuden kohteisiin, joissa tarvitaan nopeaa ja varmaa kaasuvuotojen havaitsemista sekä turvallisuuden varmistamista Ex-tiloissa.
Keskeiset edut
• nopea vasteaika savupiippuefektin ansiosta
• soveltuu laajalle syttyvien kaasujen valikoimalle
• erittäin luotettava LEL-mittaus
• pitkä anturin käyttöikä (jopa 5 vuotta)
• soveltuu Ex-alueille (Zone 1)
• saatavana alumiini- tai ruostumattomalla kotelolla
Mallit ja kotelovaihtoehdot

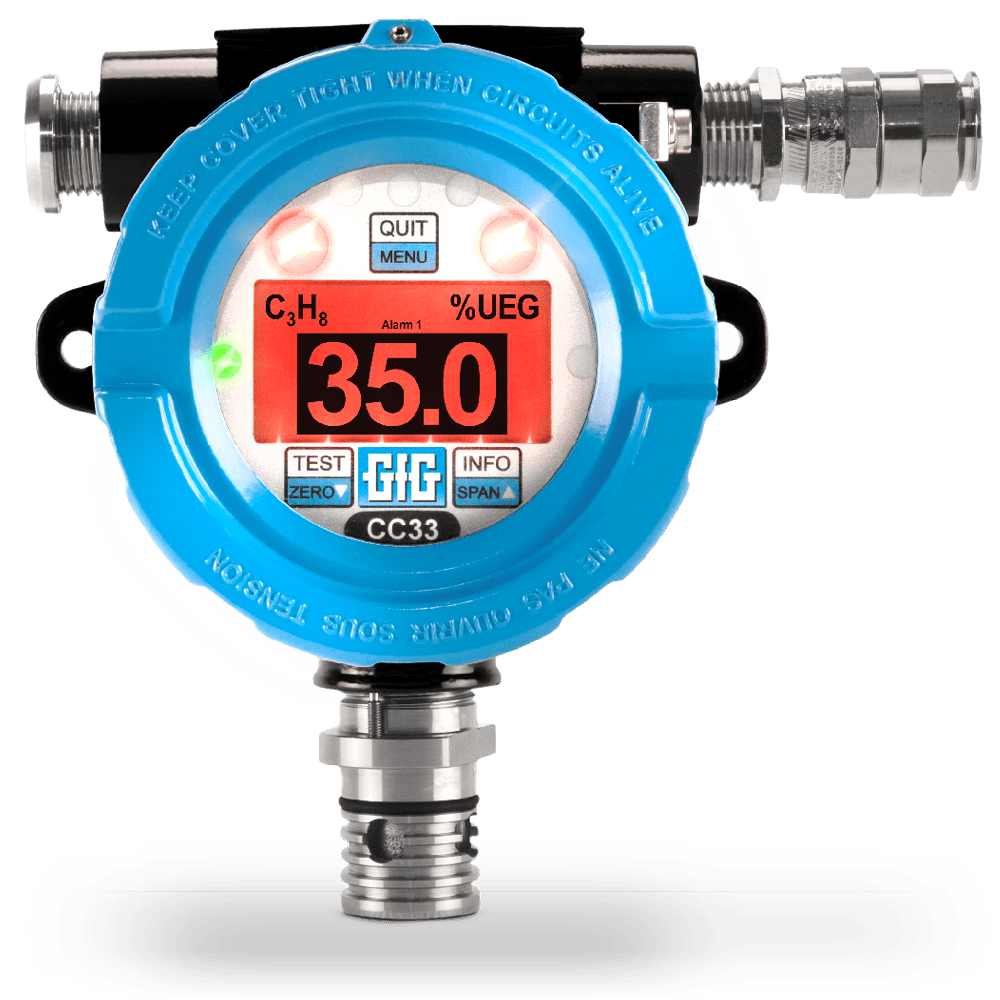

• CC33 – alumiinikotelo

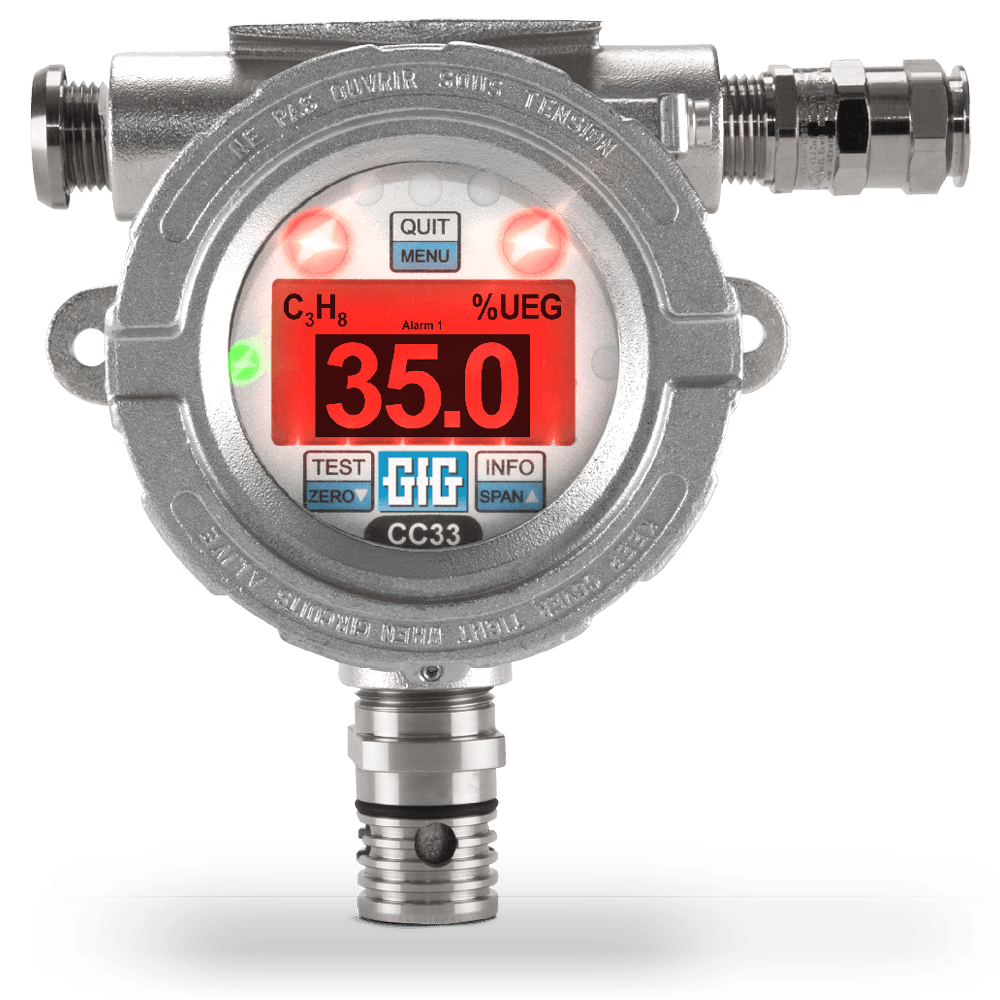

• CC33 Stainless Steel – ruostumaton teräskotelo vaativiin olosuhteisiin
Ruostumaton teräs soveltuu erityisesti korroosiolle alttiisiin ympäristöihin, kuten elintarvike- ja kemianteollisuuteen.
Mittausperiaate
CC33 käyttää katalyyttistä anturia (CC), jossa syttyvä kaasu reagoi anturin pinnalla ja tuottaa lämpötilamuutoksen. Tämä muutetaan sähköiseksi signaaliksi, joka vastaa kaasupitoisuutta.
Mittarin rakenne hyödyntää savupiippuefektiä (stack effect), joka ohjaa kaasun tehokkaasti anturille ja mahdollistaa erittäin nopean vasteajan.
Mitattavat kaasut
CC33 soveltuu laajalle valikoimalle syttyviä kaasuja ja höyryjä:
| kaasu | kemiallinen merkintä |
|---|---|
| asetyleeni | C₂H₂ |
| eteeni | C₂H₄ |
| etanoli | C₂H₆O |
| etaani | C₂H₆ |
| dimetyylieetteri | C₂H₆O |
| propaani | C₃H₈ |
| n-propanoli | C₃H₈O |
| butaani | C₄H₁₀ |
| pentaani | C₅H₁₂ |
| bentseeni | C₆H₆ |
| tolueeni | C₇H₈ |
| metaani | CH₄ |
| metanoli | CH₄O |
| vety | H₂ |
| ammoniakki | NH₃ |
Muita kaasuja saatavilla pyynnöstä.
Mittausalueet
• 0–100 % LEL (syttyvät kaasut)
• ammoniakki: jopa 0–4 vol%
Tekniset ominaisuudet
• mittausperiaate: katalyyttinen (CC)
• vasteaika: t90 ≤ 9 s
• tiedonsiirto: 4–20 mA / RS-485 / Modbus
• anturin käyttöikä: jopa 5 vuotta
• suojausluokka: IP54 / IP67 (asennuksesta riippuen)
• näyttö: värillinen LCD + LED-hälytykset
• hälytykset: visuaalinen, releet ja lisävarusteena summeri
Liitännät ja integrointi
CC33 voidaan liittää automaatio- ja valvontajärjestelmiin analogisen (4–20 mA) tai digitaalisen Modbus-väylän kautta.
Kolme relelähtöä mahdollistavat esimerkiksi hälytysvalojen, summerien tai ilmanvaihdon ohjauksen.
Käyttökohteet
• kemianteollisuus
• petrokemian prosessit
• varastot ja tuotantotilat
• energiateollisuus
• kohteet, joissa esiintyy syttyviä kaasuja
Valinta ja mitoitus
CC33 on luotettava ratkaisu syttyvien kaasujen valvontaan, kun tarvitaan nopeaa reagointia ja toimintavarmuutta räjähdysvaarallisissa tiloissa.
Autamme oikean kokoonpanon ja kotelovaihtoehdon valinnassa.
