Kiinteä kaasumittari EC22 | myrkylliset kaasut ja happi

Kuvaus

GfG EC22 on monipuolinen kiinteä kaasulähetin myrkyllisten kaasujen, hapen ja vedyn jatkuvaan valvontaan. Laaja sähkökemiallisten antureiden valikoima mahdollistaa lähettimen räätälöinnin erilaisiin teollisuuden ja prosessien kaasunvalvontakohteisiin.

EC22 käyttää sähkökemiallista mittausperiaatetta. Automaattinen lämpötilakompensointi ja mittaussignaalin linearisointi tukevat tarkkaa ja luotettavaa mittausta. Mittaustieto voidaan siirtää analogisesti 0,2–1 mA- tai 4–20 mA -signaalilla tai digitaalisesti RS-485/Modbus-väylän kautta.

Keskeiset edut

• laaja anturivalikoima eri kaasuille
• sähkökemiallinen mittausperiaate
• automaattinen lämpötilakompensointi
• analoginen tai digitaalinen tiedonsiirto
• helppo integroida kaasunvalvonta- ja automaatiojärjestelmiin
• saatavana ilman näyttöä tai näytöllä
• suojausluokka IP54

Mallit ja varustelut

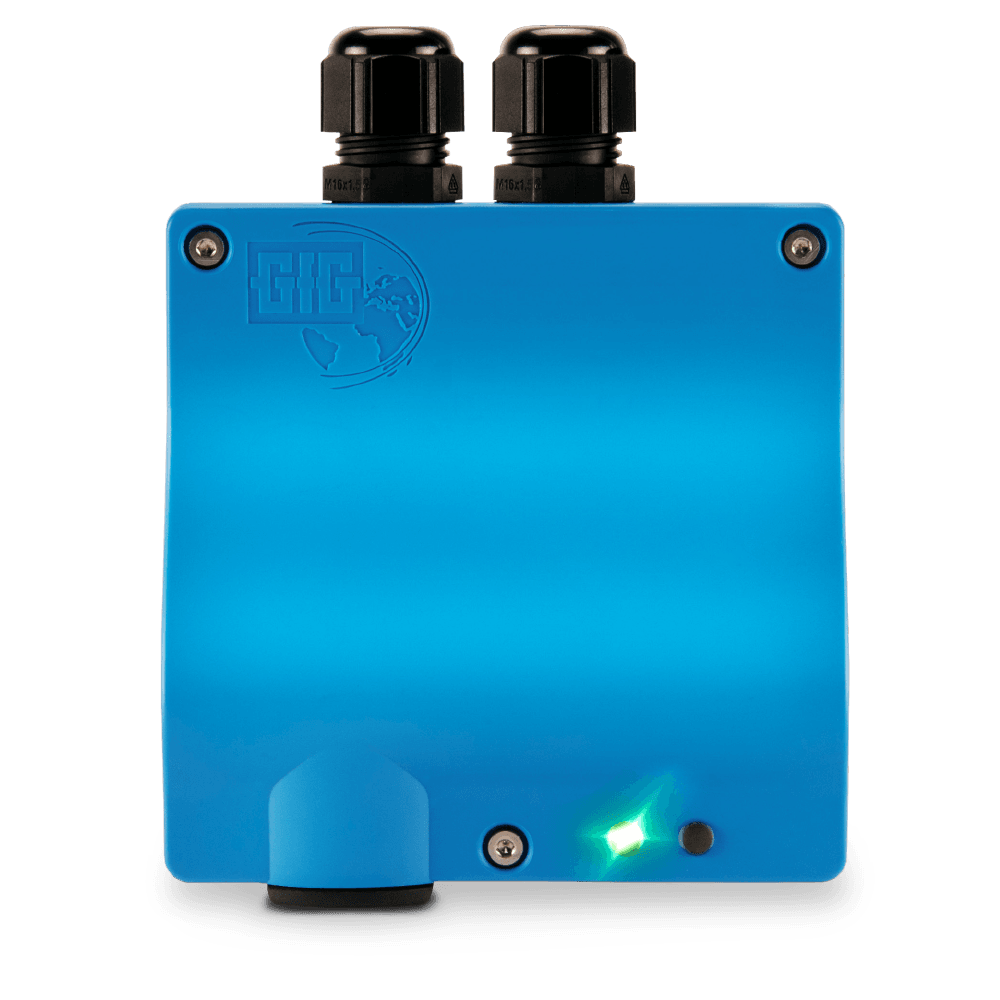

• EC22 – perusmalli ilman näyttöä

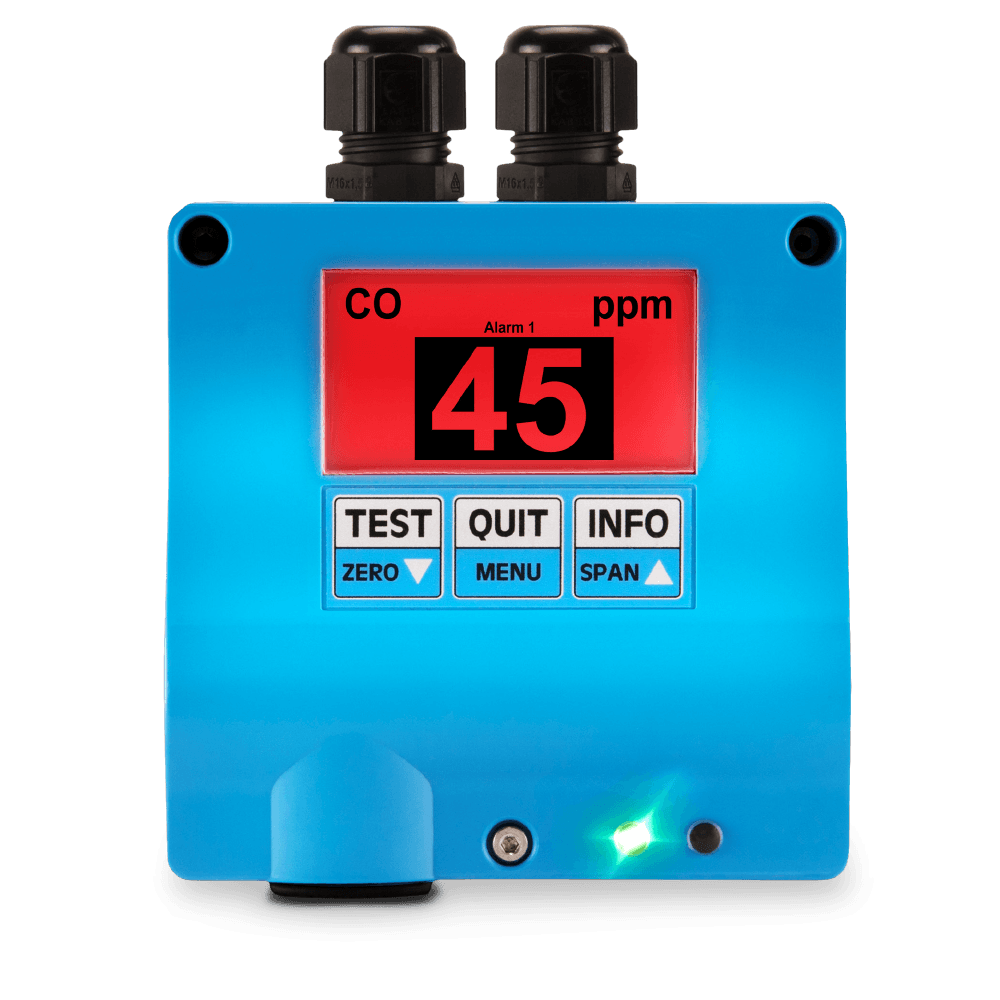

• EC22 D – näytöllinen malli myrkyllisten kaasujen, hapen ja vedyn mittaukseen
• EC22 O – happilähetin sähkökemiallisella osapaineanturilla, ilman näyttöä

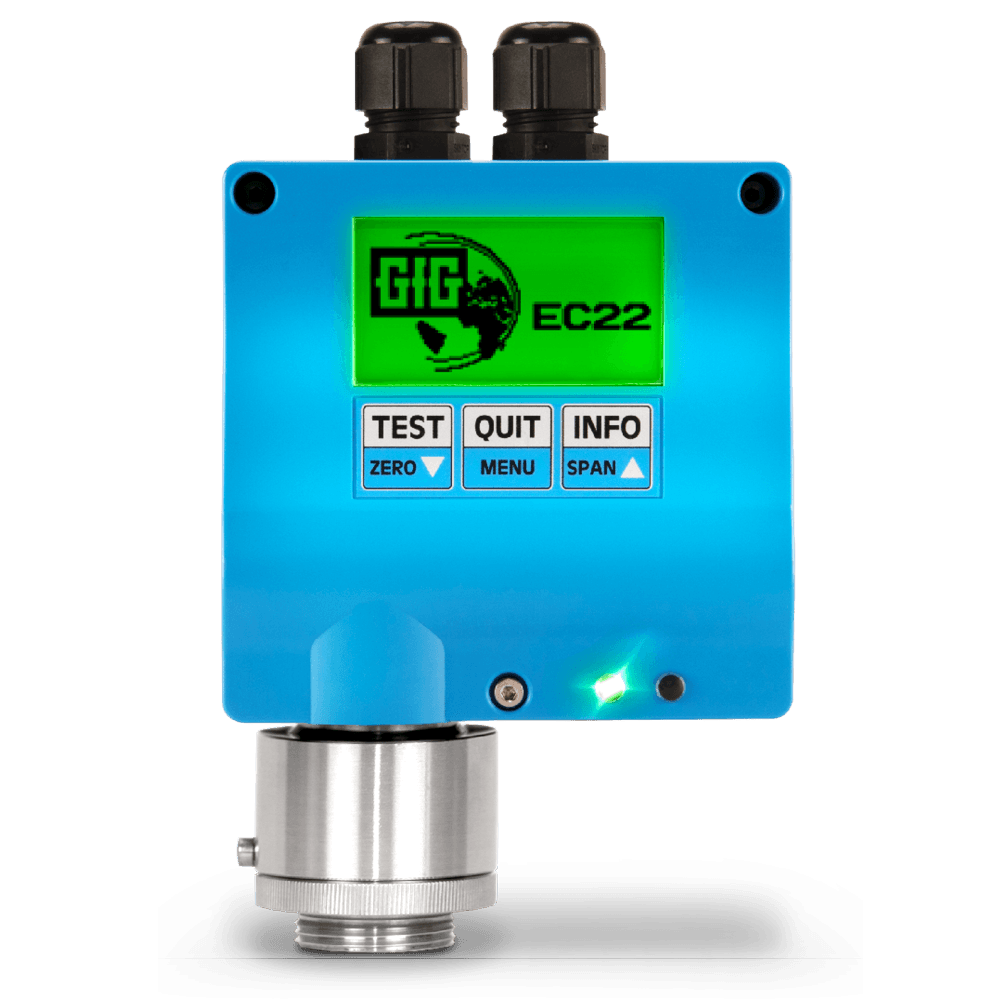

• EC22 O with Display – happilähetin sähkökemiallisella osapaineanturilla ja näytöllä

EC22- ja EC22 D -malleissa voidaan käyttää eri kaasuille tarkoitettuja sähkökemiallisia antureita. EC22 O on erikoismalli hapen mittaukseen ja käyttää pitkäikäistä osapaineanturia. Se soveltuu myös kohteisiin, joissa ilmassa on runsaasti heliumia.

Kaikista versioista on saatavana analogisella 0,2–1 mA- tai 4–20 mA -signaalilla sekä digitaalisella RS-485/Modbus-liitännällä varustettuja vaihtoehtoja.

Mittausperiaate

EC22 käyttää sähkökemiallisia antureita (EC), joissa mitattava kaasu reagoi anturin sisällä ja muodostaa sähköisen mittaussignaalin. Mittausperiaate soveltuu myrkyllisten kaasujen, hapen ja vedyn mittaukseen.

EC22 O käyttää hapen mittaukseen sähkökemiallista osapaineanturia. Sen mittausalue on anturiversiosta riippuen 0–25 til-% ja erityinen osapaineanturiratkaisu mahdollistaa luotettavan happimittauksen myös heliumia sisältävässä ilmassa.

Mitattavat kaasut

EC22 ja EC22 D soveltuvat laajalle kaasukirjolle:

Muita kaasuja saatavilla pyynnöstä.

Tekniset ominaisuudet

• mittausperiaate: sähkökemiallinen anturi (EC)
• mittausalue: kaasusta ja anturista riippuen
• lähtösignaali: 0,2–1 mA, 4–20 mA tai RS-485/Modbus
• suojausluokka: IP54
• EC22 / EC22 D käyttöjännite: 18–30 V DC
• EC22 O käyttöjännite: 12–30 V DC

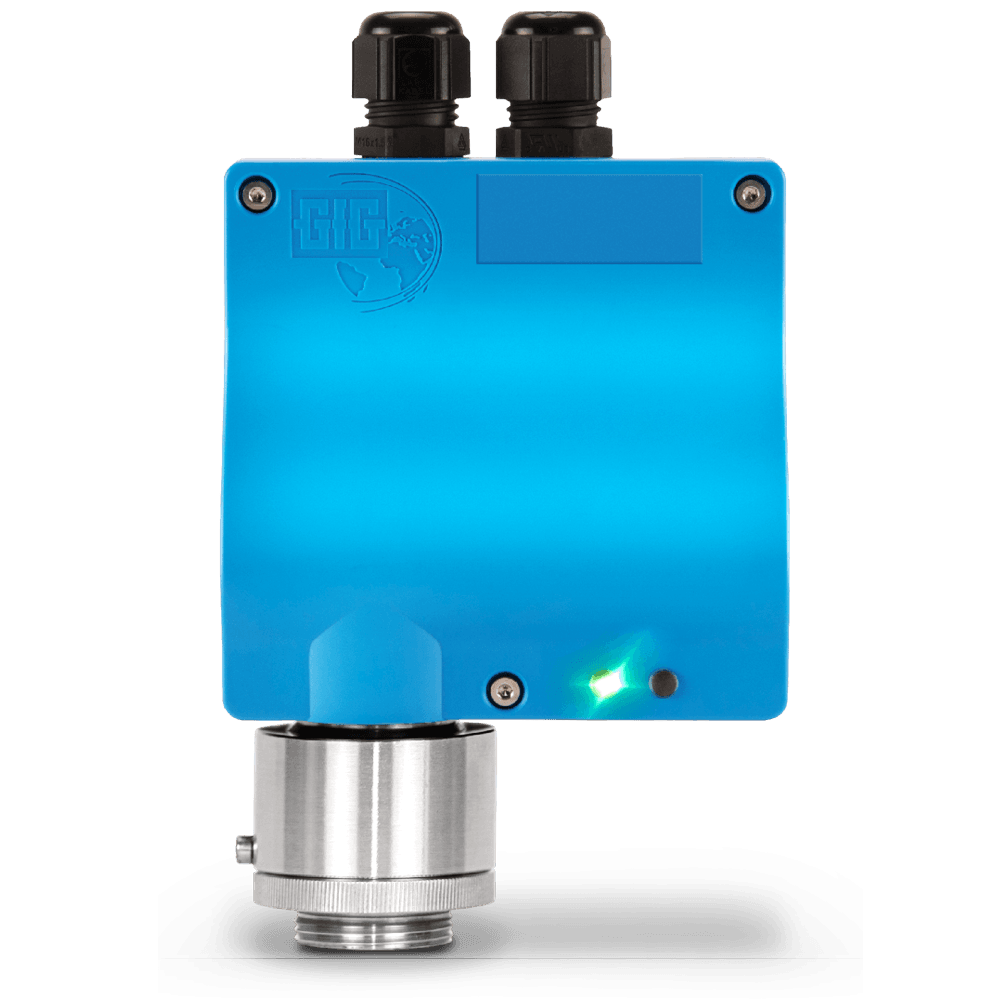

EC22 O – happimittaus osapaineanturilla

• mitattava kaasu: happi O₂
• sähkökemiallinen osapaineanturi
• mittausalue: 0–25 (35) til-% O₂
• odotettu anturin käyttöikä: 5 vuotta
• lähtösignaali: 0,2–1 mA, 4–20 mA tai RS-485/Modbus
• saatavana ilman näyttöä tai näytöllä
• suojausluokka: IP54
• käyttöjännite: 12–30 V DC

Liitännät ja integrointi

EC22-, EC22 D- ja EC22 O -lähettimet voidaan liittää keskitettyihin kaasunvalvonta- ja automaatiojärjestelmiin analogisella 0,2–1 mA- tai 4–20 mA -signaalilla tai digitaalisella RS-485/Modbus-liitännällä.

Käyttökohteet

• teollisuuslaitokset
• kemianteollisuus
• prosessiteollisuus
• vedenkäsittely
• varastot ja tuotantotilat

Valinta ja mitoitus

EC22-sarjasta voidaan valita mitattavan kaasun, anturin, näyttötarpeen ja lähtösignaalin mukaan sopiva kokoonpano. EC22 O valitaan silloin, kun tarvitaan erityisesti hapen mittaukseen tarkoitettu osapaineanturi.

Autamme oikean mallin, anturin ja mittausalueen valinnassa.
