Kuvaus

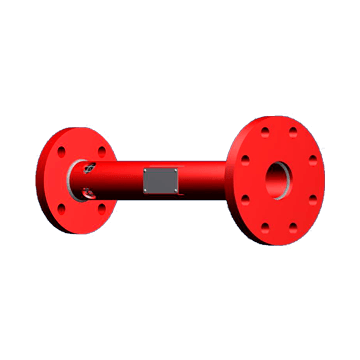

SE-LF on kiinteä vaahtoputki raskasvaahtosammutusjärjestelmiin. Se tuottaa raskasvaahtoa, jota käytetään erityisesti säiliöiden ja altaiden sammutuksessa yhdessä vaahdonvaluttajien kanssa.
Vaahtoputki muodostaa vaahdon sekoittamalla vaahtonesteliuoksen ja ilman, minkä jälkeen vaahto johdetaan vaahdonvaluttajalle tai suoraan suojattavaan kohteeseen.
Keskeiset edut
• suunniteltu raskasvaahtojärjestelmiin
• tasainen ja luotettava vaahdon muodostus
• toimii yhdessä vaahdonvaluttajien kanssa
• soveltuu säiliöiden ja altaiden sammutukseen
• kestävä rakenne teollisuuskäyttöön
• laaja kokovalikoima eri virtausvaatimuksiin
Toimintaperiaate
SE-LF muodostaa raskasvaahtoa johtamalla vaahtonesteliuoksen kalibroidun suuttimen läpi, jossa ilma sekoittuu virtaukseen. Syntyvä vaahto johdetaan vaahdonvaluttajalle tai suoraan kohteeseen, jossa se muodostaa sammutuspeitteen.
Tyypillinen vaahtoluku on noin 1:5, riippuen käytettävästä vaahtonesteestä.
Tekniset tiedot
• rungon materiaali: hiiliteräs
• kalibroitu suutin: ruostumaton teräs AISI 304
• pintakäsittely: polyuretaanimaalaus (RAL 3000)
• suositeltu käyttöpaine: 3–7 bar
Mallit ja suoritusarvot
| malli | virtaus @5 bar | suositeltu etäisyys valuttajalle | liitäntä A | liitäntä B | pituus | paino |
|---|---|---|---|---|---|---|
| SE-LF-1 | 100 l/min | 200 mm | 1½” | 2½” | 355 mm | 6,9 kg |
| SE-LF-2 | 200 l/min | 250 mm | 2” | 3” | 455 mm | 9,2 kg |
| SE-LF-4 | 400 l/min | 300 mm | 2” | 4” | 455 mm | 10,7 kg |
| SE-LF-6 | 600 l/min | 460 mm | 3” | 6” | 655 mm | 19,7 kg |
| SE-LF-8 | 800 l/min | 460 mm | 3” | 6” | 655 mm | 19,7 kg |
| SE-LF-10 | 1000 l/min | 610 mm | 4” | 8” | 855 mm | 30,2 kg |
| SE-LF-12 | 1200 l/min | 610 mm | 4” | 8” | 855 mm | 30,2 kg |
| SE-LF-15 | 1500 l/min | 610 mm | 4” | 8” | 855 mm | 30,2 kg |
| SE-LF-20 | 2000 l/min | 770 mm | 5” | 10” | 1055 mm | 44,5 kg |
| SE-LF-25 | 2500 l/min | 770 mm | 5” | 10” | 1055 mm | 44,5 kg |
| SE-LF-30 | 3000 l/min | 950 mm | 6” | 12” | 1255 mm | 62,4 kg |
| SE-LF-35 | 3500 l/min | 950 mm | 6” | 12” | 1255 mm | 62,4 kg |
Lisävarusteet ja materiaalivaihtoehdot
• runko ja laipat ruostumattomasta teräksestä (AISI 304 / AISI 316)
• kuumasinkitys
• muut materiaalivaihtoehdot kohteen mukaan
Asennus ja käyttö
• kiinteä asennus putkistoon
• käytetään yhdessä vaahdonvaluttajien kanssa
• suunniteltu raskasvaahtojärjestelmiin
• mitoitus tehdään kohteen vaahtotarpeen mukaan
Käyttökohteet
• polttoainesäiliöt
• kemikaalisäiliöt
• säiliöalueet
• varastot
• raskasvaahtosammutusjärjestelmät
Valinta ja mitoitus
Sopivan SE-LF-mallin valintaan vaikuttavat virtausvaatimus, säiliön koko ja käytettävä vaahtoneste. Järjestelmä mitoitetaan aina kohdekohtaisesti.
