Kuvaus

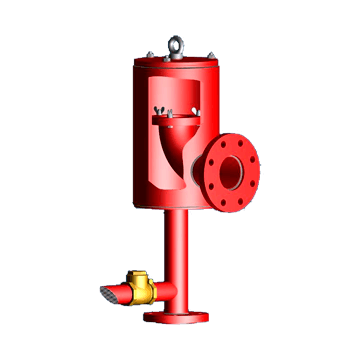

SE-CS on vaahtokammio raskasvaahtojärjestelmiin, erityisesti kiinteäkattoisten säiliöiden sammutukseen. Vaahtokammio johtaa vaahdon hallitusti säiliöön ja mahdollistaa vaahtopeitteen muodostumisen palavan nesteen pinnalle.
Vaahtokammio soveltuu kohteisiin, joissa vaahto halutaan syöttää säiliöön kiinteän järjestelmän kautta ilman, että vaahto rikkoutuu tai sekoittuu tarpeettomasti suojattavaan nesteeseen.
Säiliön sisäpuolisen syötön onnistumiseksi tarvitsee säiliön sisäpuolelle valuttajan.
Keskeiset edut
• suunniteltu säiliöiden raskasvaahtosammutukseen
• hallittu vaahdon syöttö säiliöön
• soveltuu kiinteäkattoisiin säiliöihin
• varustettu höyrytiivisteellä / lasisella murtokalvolla
• irrotettava kalibroitu suutin AISI 304 -teräksestä
• useita kokoluokkia eri virtausvaatimuksiin
Toimintaperiaate
SE-CS vaahtokammio asennetaan säiliön kylkeen. Sammutusjärjestelmästä tuleva vaahtonesteliuos johdetaan kammioon, jossa se muodostaa vaahtoa ja siirtyy hallitusti säiliön sisälle.
Lasisella murtokalvolla toteutettu höyrytiiviste erottaa säiliön sisätilan normaalitilanteessa järjestelmästä. Sammutustilanteessa paine rikkoo kalvon ja vaahto pääsee virtaamaan säiliöön.
Tekniset tiedot
• rungon materiaali: hiiliteräs
• laipat: hiiliteräs, DIN tai ANSI
• höyrytiiviste: lasinen murtokalvo
• irrotettava kalibroitu suutin: AISI 304
• pintakäsittely: polyuretaanimaalaus (RAL 3000)
• käyttöpaine: 3–7 bar
Mallit ja suoritusarvot
| malli | käyttöpaine | virtaus @5 bar | vaahtotuotto @5 bar | liitäntä d1 | liitäntä d2 | paino UNI / ANSI |
|---|---|---|---|---|---|---|
| SE-CS-2 | 3–7 bar | 200 l/min | 1500 l/min | 2” | 3” | 29,2 / 32 kg |
| SE-CS-4 | 3–7 bar | 400 l/min | 3000 l/min | 2” | 4” | 31,5 / 35 kg |
| SE-CS-8 | 3–7 bar | 800 l/min | 6000 l/min | 3” | 6” | 67,4 / 71 kg |
| SE-CS-15 | 3–7 bar | 1500 l/min | 11000 l/min | 4” | 8” | 76,6 / 81 kg |
| SE-CS-20 | 3–7 bar | 2000 l/min | 14000 l/min | 4” | 8” | 108,5 / 111 kg |
| SE-CS-20/10 | 3–7 bar | 2000 l/min | 14000 l/min | 4” | 10” | 123,6 / 130 kg |
| SE-CS-30 | 3–7 bar | 3000 l/min | 21000 l/min | 6” | 10” | 185,6 / 186,6 kg |
Lisävarusteet ja materiaalivaihtoehdot
• runko ruostumattomasta teräksestä (AISI 304 / AISI 316)
• laipat ruostumattomasta teräksestä (AISI 304 / AISI 316)
• kuumasinkitys
• vaihtoehtoiset virtauskalibroinnit kohteen mukaan
Asennus ja käyttö
• asennetaan säiliön kylkeen
• tarkoitettu kiinteisiin raskasvaahtojärjestelmiin
• soveltuu säiliöiden suojaamiseen
• DIN- tai ANSI-liitäntä valitaan tilauksen yhteydessä
Käyttökohteet
• kiinteäkattoiset säiliöt
• polttoainesäiliöt
• kemikaalisäiliöt
• säiliöalueet
• raskasvaahtosammutusjärjestelmät
Valinta ja mitoitus
Sopivan SE-CS-mallin valintaan vaikuttavat säiliön koko, tarvittava vaahtotuotto, virtausvaatimus ja käytettävä vaahtoneste. Järjestelmä mitoitetaan aina kohdekohtaisesti.
Etkö ole varma oikeasta mallista?
Ota yhteyttä – autamme valitsemaan kohteeseesi sopivan vaahtokammion.
