Kuvaus

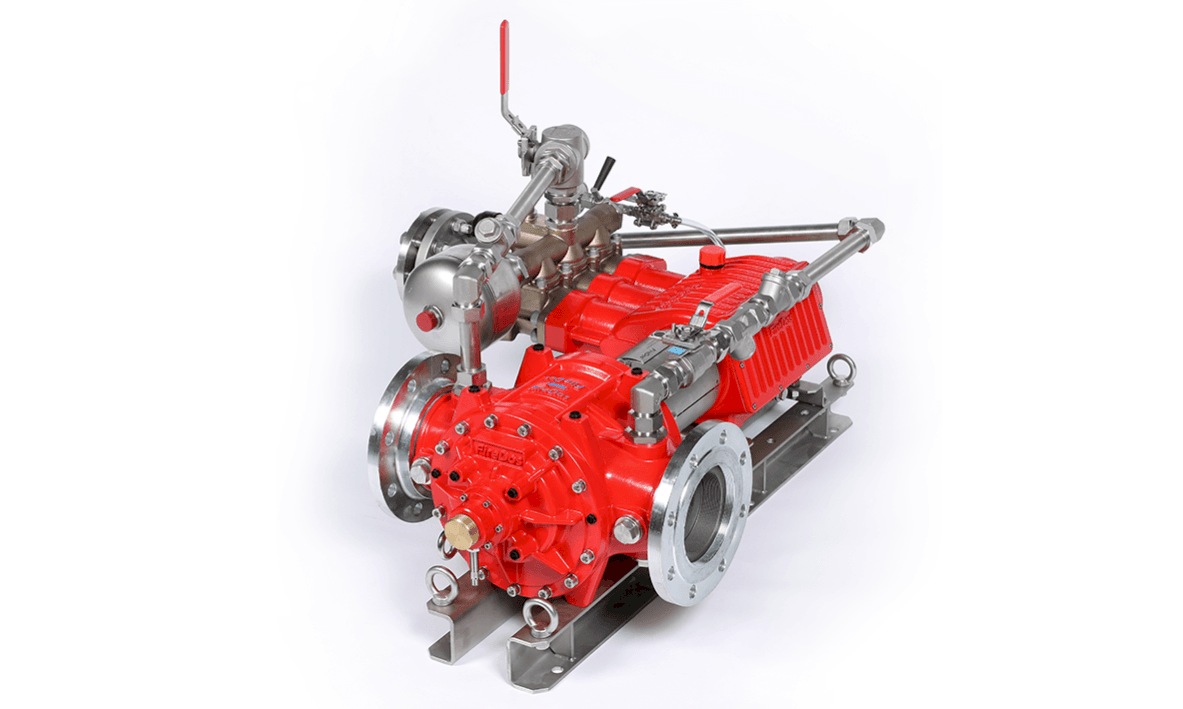

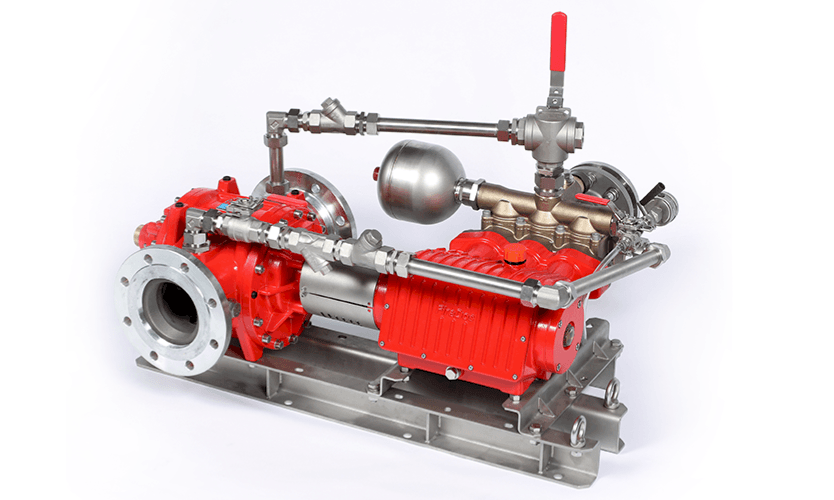

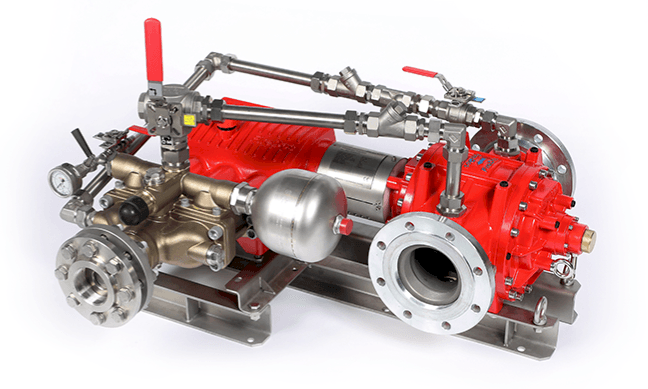

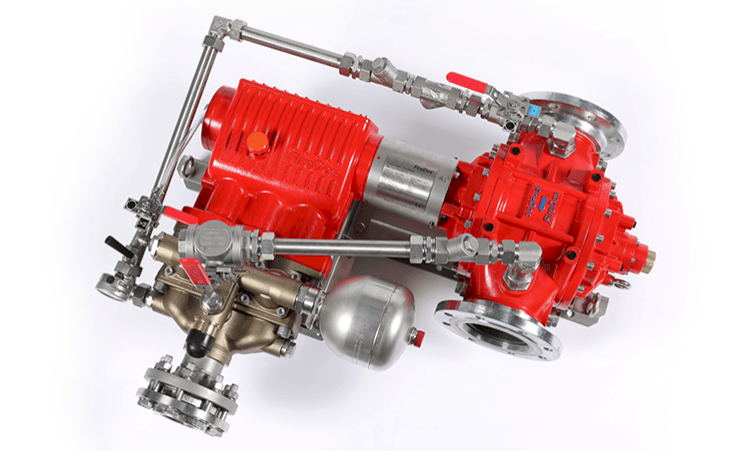

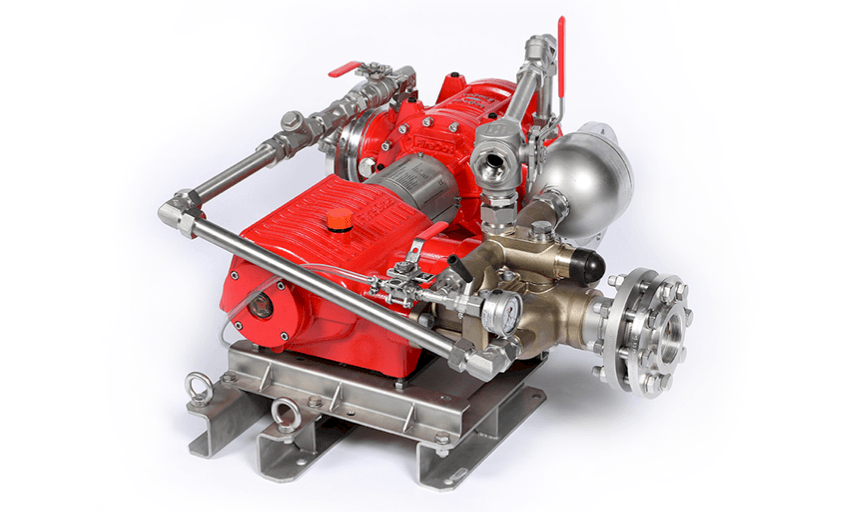

FireDos-kiinteä vaahdonsekoittaja on täysin mekaaninen vaahdotteen annosteluratkaisu kiinteisiin sammutusjärjestelmiin.
Laite toimii sammutusveden virtauksella ilman sähköä tai varavoimaa ja varmistaa tarkan ja luotettavan sekoitussuhteen kaikissa käyttötilanteissa.
Järjestelmä mukautuu automaattisesti vaihteleviin virtausolosuhteisiin ja on käytössä tuhansissa kohteissa maailmanlaajuisesti vaativissa teollisuuden palontorjuntasovelluksissa.
FireDos soveltuu vaativiin kohteisiin, joissa tarvitaan tarkkaa vaahdotteen annostelua, laajaa virtausaluetta ja luotettavaa toimintaa myös muuttuvissa käyttöolosuhteissa.
Keskeiset edut
| Ominaisuus | Hyöty |
|---|---|
| Mekaaninen toiminta | Ei tarvitse sähköä, varavoimaa tai ulkoista käyttövoimaa |
| Tarkka annostelu | Tasainen sekoitussuhde myös virtausvaihteluissa |
| Laaja mallivalikoima | Sopiva ratkaisu eri kokoisiin sammutusjärjestelmiin |
| Useita sekoitussuhteita | Saatavana esimerkiksi 0,5 %, 1 %, 3 %, 3+3 % ja 6 % |
| Soveltuu eri vaahdotteille | Myös fluorittomat, alkoholinkestävät ja korkean viskositeetin vaahdotteet |
| Testattavissa ilman vaahtoa | Vähentää testauksen kustannuksia ja ympäristökuormaa |
| Valmis käyttöön | Tehdastestattu kokonaisuus, ei vaadi säätöjä tai asetuksia |
| Ei veden häviötä | Suljettu hydraulimoottorijärjestelmä pitää veden järjestelmässä |
| Erikoisversiot | Saatavana merivesiversio ja korkeamman staattisen paineen versio |
Toimintaperiaate
FireDos-sekoittaja toimii täysin mekaanisesti. Sammutusveden virtaus käyttää hydraulimoottoria, joka ohjaa vaahdotepumppua ja annostelee vaahdotteen tarkasti veden joukkoon.
Hydraulimoottori toimii suljetussa järjestelmässä, jolloin vettä ei häviä prosessissa. Ratkaisu mahdollistaa luotettavan toiminnan ilman sähköä, ohjauskeskuksia tai erillistä energiansyöttöä.
Laite on tehdastestattu ja käyttövalmis kokonaisuus, joka ei vaadi erillisiä säätöjä tai asetuksia käyttöönoton yhteydessä.
FireDos mukautuu automaattisesti vaihteleviin sammutustilanteisiin ja virtausolosuhteisiin, mikä varmistaa oikean sekoitussuhteen ilman manuaalisia säätöjä.
Asennus ja käyttöönotto
• kaikki sekoitusjärjestelmän osat toimitetaan asennusvalmiina kokonaisuutena
• järjestelmä on testattu tehtaalla toiminnan ja vuotojen osalta
• hydraulimoottori saatavilla useilla virtaussuunnilla asennuksen mukaan
• käyttöönotto mahdollista välittömästi asennuksen jälkeen
Soveltuvat vaahdotteet
FireDos-sekoittaja soveltuu laajasti eri vaahtonestetyypeille ja vaativiin sammutusjärjestelmiin.
• fluorittomat vaahdonesteet
• AFFF-vaahdonesteet
• alkoholinkestävät vaahdonesteet (AFFF-AR)
• proteiini- ja fluoroproteiinivaahtonesteet
• A-vaahtonesteet
• monitoimivaahtonesteet
• korkean viskositeetin vaahdonesteet
Tyypilliset käyttökohteet
• teollisuuslaitokset
• säiliöalueet
• lastaus- ja purkualueet
• varastot ja hallit
• pumppaamot
• jätteenkäsittely- ja kierrätyslaitokset
• merivesikohteet
• korkean paloriskin prosessialueet
• sprinkleri-, deluge-, märkä- ja kuivajärjestelmät
Mallit ja virtausalueet
Valitse oikea malli virtausalueen perusteella:
| Tyyppi | Virtausalue (l/min) | Käyttöpaine | Sekoitussuhteet |
|---|---|---|---|
| FD1000 | 100–1000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD2000 | 180–2000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD3000 | 220–3000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD4000 | 250–4000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD6000 | 330–6000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD8000 | 410–8000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD10000 | 400–10000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD15000 | 600–15000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD20000 | 750–20000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
| FD25000 | 1100–25000 | max. 16 bar | 1 %, 3 % (opt. 0,5 %, 6 %, 3+3 %) |
Erikoisversiot
| Versio | Kuvaus | Käyttökohde |
|---|---|---|
| Merivesiversio | Erikoisversio merivesikohteisiin. Osat ovat merivedenkestävää ruostumatonta terästä 1.4571 ja CuSn10-pronssia. | Satamat, offshore-kohteet, rannikkoteollisuus ja merivettä käyttävät sammutusjärjestelmät |
| Versio staattiselle paineelle > 16 bar | Hydraulimoottorin tietyt osat voidaan vaihtaa suurempaa painetta kestäviksi. Mahdollistaa staattisen paineen jopa 25 bar asti. Käyttöpaine edelleen max. 16 bar. | Korkean staattisen paineen järjestelmät ja vaativat teollisuuskohteet |
Rinnankytkentä
FireDos-sekoittajien toiminta-aluetta voidaan laajentaa kytkemällä kaksi tai useampi sekoittaja rinnan. Tämä mahdollistaa suurempien virtausmäärien hallinnan ja joustavamman järjestelmäsuunnittelun.
| Rinnankytkennän tapa | Kuvaus | Tyypillinen käyttökohde |
|---|---|---|
| Proportionaalisella ohjausventtiilillä | Ohjausventtiili asennetaan yhden sekoittajan eteen ohjaamaan virtausta sekoittajien välillä. | Märkäsprinklerijärjestelmät |
| Ilman proportionaalista ohjausventtiiliä | Rinnankytketyillä sekoittajilla on eri toiminta-alue ilman erillistä ohjausventtiiliä. | Palontorjuntajärjestelmät, joissa on avosuuttimet, kuten deluge-järjestelmät |
Liitännät ja laippavaihtoehdot
Mallista riippuen laipat ovat joko kierteellä tai kiinteästi integroituna runkoon. Kaikki laipat ovat saatavana DIN- ja ANSI-/ASME-versioina.
| Tyyppi | Saatavana olevat liitännät ja laipat |
|---|---|
| FD1000 | Vakioliitäntä: 2½″ FT BSP DIN EN 1092-1, DN65 PN16 ASME B16.5, 2½″ Class 150 |
| FD2000 | Vakioliitäntä: 4″ MT BSP, 3″ FT BSP DIN EN 1092-1, DN100 PN16 ASME B16.5, 4″ Class 150 |
| FD3000 | Vakioliitäntä: 5″ MT BSP, 4″ FT BSP DIN EN 1092-1, DN125 PN16 ASME B16.5, 5″ Class 150 |
| FD4000 | DIN EN 1092-1, DN150 PN16 ASME B16.5, 6″ Class 150 |
| FD6000 | DIN EN 1092-1, DN200 PN16 ASME B16.5, 8″ Class 150 |
| FD8000 | DIN EN 1092-1, DN200 PN16 ASME B16.5, 8″ Class 150 |
| FD10000 | DIN EN 1092-1, DN250 PN16 ASME B16.5, 10″ Class 150 |
| FD15000 | DIN EN 1092-1, DN300 PN16 ASME B16.5, 12″ Class 150 |
| FD20000 | DIN EN 1092-1, DN350 PN16 ASME B16.5, 14″ Class 150 |
| FD25000 | DIN EN 1092-1, DN400 PN16 ASME B16.5, 16″ Class 150 |
Testaus ilman vaahdon muodostamista
FireDos mahdollistaa järjestelmän testauksen ilman valmiin vaahtoseoksen tai sammutusvaahdon muodostamista. Testauksessa vaahdote voidaan palauttaa takaisin säiliöön.
Tämä vähentää testauksen kustannuksia, ympäristökuormaa ja vaahdotteen kulutusta. Ratkaisu helpottaa myös määräaikaistestausta ja järjestelmän toimintakunnon varmistamista.
Sammutusainesäiliö
FireDos-järjestelmä käyttää paineetonta sammutusainesäiliötä, joka voidaan mitoittaa kohteen tarpeen mukaan. Säiliö ei ole paineastia, mikä helpottaa suunnittelua, huoltoa ja ylläpitoa.
Säiliö voidaan täyttää myös käytön aikana, joten sammutukselle ei ole samaa aikarajoitetta kuin järjestelmissä, joissa vaahdotetta on käytettävissä vain ennalta määrätty määrä.
Hyväksynnät ja luotettavuus
FireDos-vaahdonsekoittajat täyttävät kansainvälisten standardien ja vakuutusyhtiöiden vaatimukset.
Mallikohtaisesti saatavana on FM- ja VdS-hyväksyttyjä versioita, jotka varmistavat laitteiden turvallisuuden ja suorituskyvyn vaativissa kohteissa.
Ratkaisu on käytössä tuhansissa kohteissa maailmanlaajuisesti erilaisissa teollisuuden ja infrastruktuurin sammutusjärjestelmissä.
Lisävarusteet ja optiot
• virtaussuunnan vaihtoehdot
• kierroslukulaskuri virtausnäytöllä
• sylinterin poiskytkentä sekoitussuhteen pienentämiseen
• paineenpitoventtiili virtausmittarilla tai ilman
• merivesiversio
• laippavaihtoehdot
• versio staattiselle paineelle yli 16 bar
• paineiskusuojaus
• ATEX-versio
• käyttölämpötilat yli 50 °C
• rinnankytkentä
• virtausalueen pienennys
• sähköinen palloventtiilien asennonvalvonta
• sähkötoimiset palloventtiilit
• sylinterin poiskytkentä mahdollistaa sekoitussuhteen muuttamisen ilman laitteen vaihtoa
• sähköisesti ohjatut palloventtiilit mahdollistavat integraation kohteen ohjausjärjestelmään
• sähköinen asennon valvonta mahdollistaa palloventtiilien tilan seurannan ja integraation ohjausjärjestelmään
• ylivirtaussuojaus estää paineiskujen ja ylinopeuden aiheuttamat vauriot
• versio korkeille käyttölämpötiloille (yli 50 °C)
• minimivirtauksen alentaminen mahdollistaa oikean sekoitussuhteen myös pienillä virtaamilla
Valinta ja mitoitus
Sopivan FireDos-sekoittajan valintaan vaikuttavat muun muassa virtausalue, käytettävä vaahdote, sekoitussuhde, käyttöpaine, staattinen paine, putkikoko, laippastandardi ja sammutusjärjestelmän tyyppi.
Etkö ole varma oikeasta mallista?
Ota yhteyttä – autamme mitoittamaan kohteeseesi sopivan FireDos-vaahdonsekoittajan.
